Popis

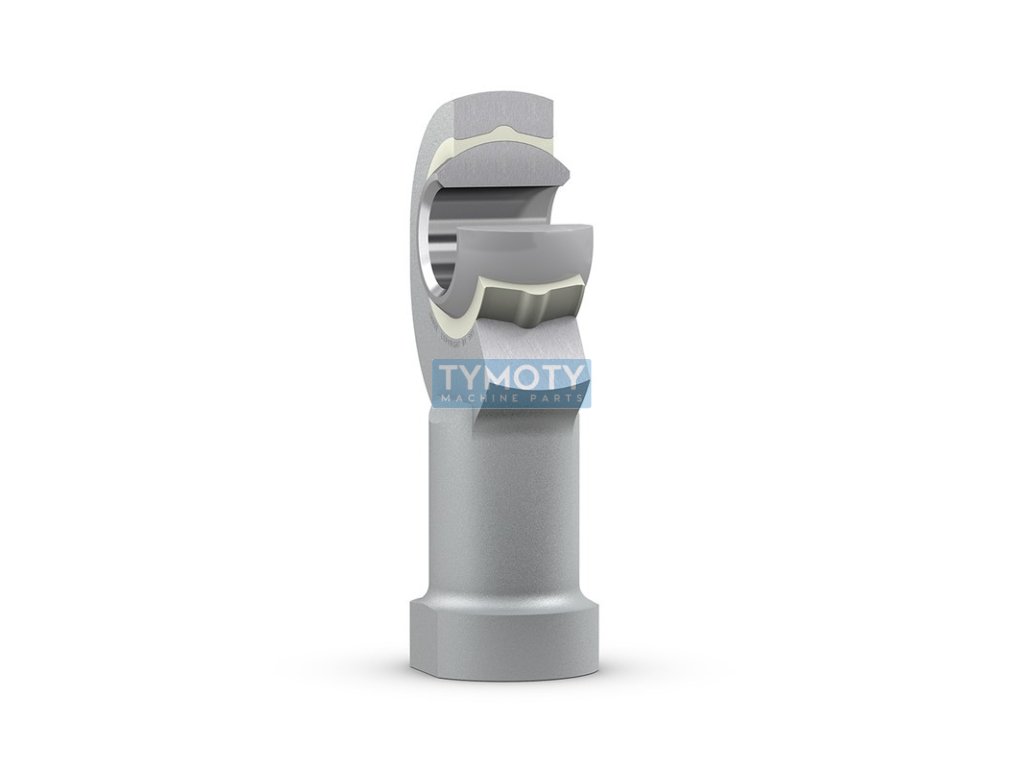

Kĺbová hlavica, vnútorný pravý metrický závit, klzná plocha-oceľ/PTFE FRP, bezúdržbová. Medzi telesom a vnútorným krúžkom ložiska je klzná vrstva z polyméru zosilneného sklenými vláknami s obsahom PTFE, ktorá je vlisovaná do telesa. Vhodné pre ťažké zaťaženie s konštantným smerom.
| Hmotnosť | 0.412 kg |

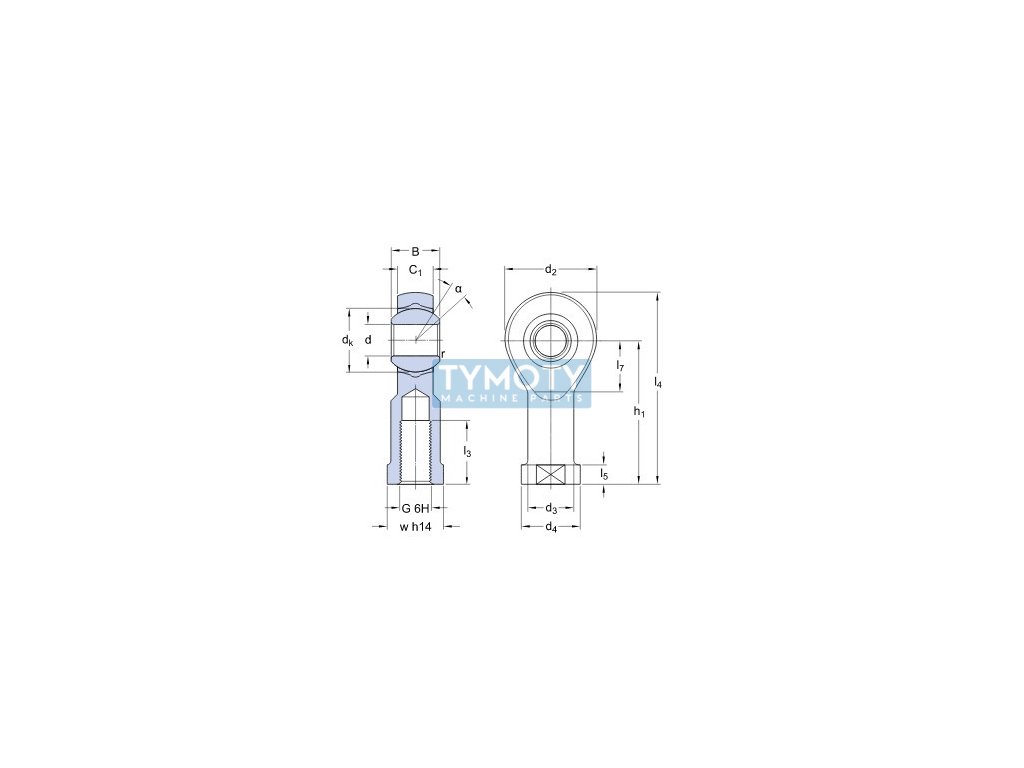

| Priemer d (mm) | 20 |
| Priemer D (mm) | 51 |
| Šírka B (mm) | 25 |
| Tesnenie | bez tesnenia |
| Materiál | oceľ- PTFE FRP |
| Profil diery | valcová |
| Typ | kĺbová hlavica |
| Dĺžka l3 (mm) min. | 30 |
| Dĺžka l4 (mm) | 105 |
| Dĺžka l5 (mm) | 10 |
| Dĺžka l7 (mm) | 25 |
| Polomer r (mm) | 0,3 |
| Prevádzková teplota °C | + 75 |
| Priemer d2 (mm) | 51 |
| Priemer d3 (mm) | 27,5 |
| Priemer d4 (mm) | 37 |
| Priemer dk (mm) | 34,9 |
| Šírka C1 (mm) | 18,5 |
| Uhol (°) | 14 |
| Výška H1 (mm) | 77 |
| Značenie | SIKB 20 F |
