Popis

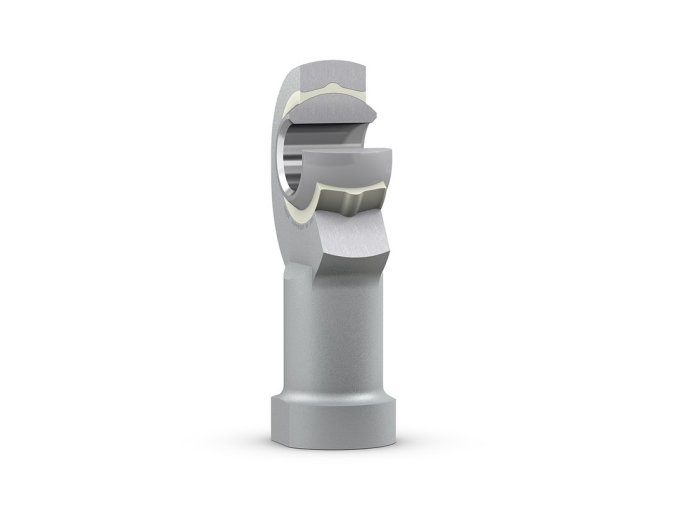

Kĺbová hlavica, vnútorný pravý metrický závit, klzná plocha-oceľ/PTFE FRP, bezúdržbová. Medzi telesom a vnútorným krúžkom ložiska je klzná vrstva z polyméru zosilneného sklenými vláknami s obsahom PTFE, ktorá je vlisovaná do telesa. Vhodné pre ťažké zaťaženie s konštantným smerom.
| Hmotnosť | 0.492 kg |
| Priemer d (mm) | 22 |
| Priemer D (mm) | 55 |
| Šírka B (mm) | 28 |
| Materiál | oceľ- PTFE FRP |
| Profil diery | valcová |
| Typ | kĺbová hlavica |
| Dĺžka l3 (mm) min. | 33 |
| Dĺžka l4 (mm) | 114 |
| Dĺžka l5 (mm) | 12 |
| Dĺžka l7 (mm) | 27 |
| Polomer r (mm) | 0,3 |
| Prevádzková teplota °C | + 75 |
| Priemer d2 (mm) | 55 |
| Priemer d3 (mm) | 30 |
| Priemer d4 (mm) | 40 |
| Priemer dk (mm) | 38,1 |
| Šírka C1 (mm) | 21 |
| Uhol (°) | 15 |
| Výška H1 (mm) | 84 |
| Značenie | SIKB 22 F |
