Popis

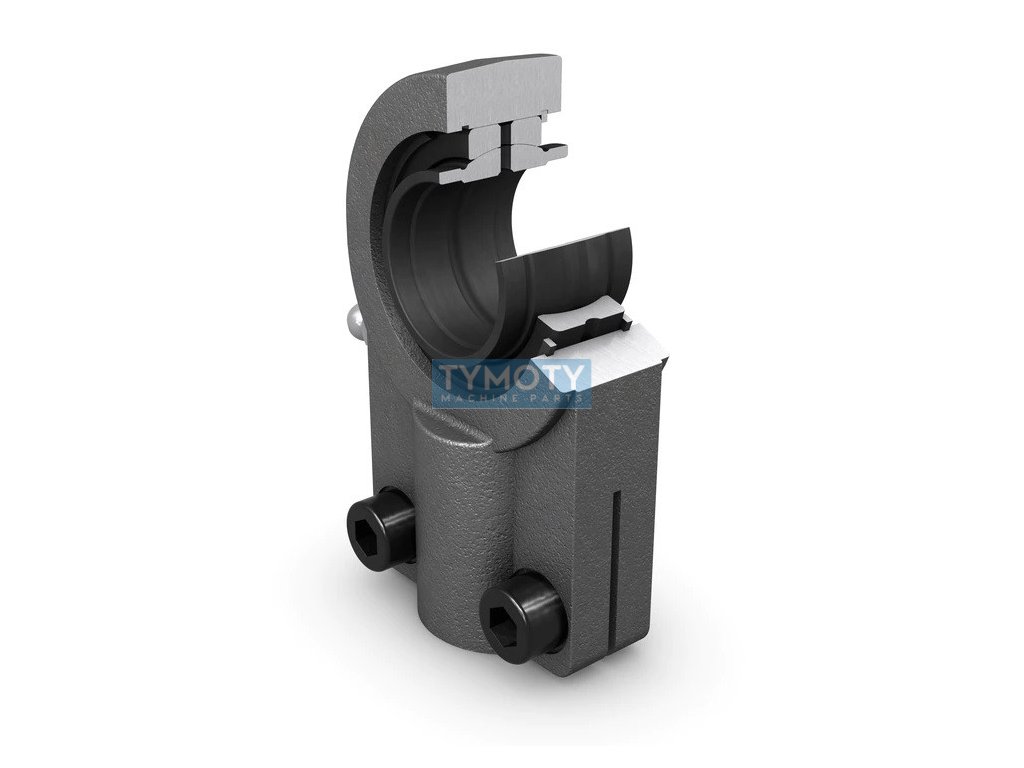

Kĺbová hlavica, vnútorný pravý metrický závit, ložisko-oceľ/oceľ, na hydraulické valce.
| Hmotnosť | 0.183 kg |
| Priemer d (mm) | 16 |
| Priemer D (mm) | 40,4 |
| Šírka B (mm) | 16 |
| Materiál | oceľ-oceľ |
| Profil diery | valcová |
| Typ | kĺbová hlavica |
| Dĺžka l3 (mm) min. | 19 |
| Dĺžka l4 (mm) | 65 |
| Dĺžka l7 (mm) | 17 |
| Polomer r (mm) | 0,3 |
| Priemer d2 (mm) | 41 |
| Priemer d4 (mm) | 22 |
| Priemer dk (mm) | 23 |
| Rozstup N (mm) | 41 |
| Rozteč N1 (mm) | 18 |
| Šírka C1 (mm) | 14 |
| Uhol (°) | 4 |
| Výška H1 (mm) | 44 |
| Značenie | SIQG 16 ES |
