Popis

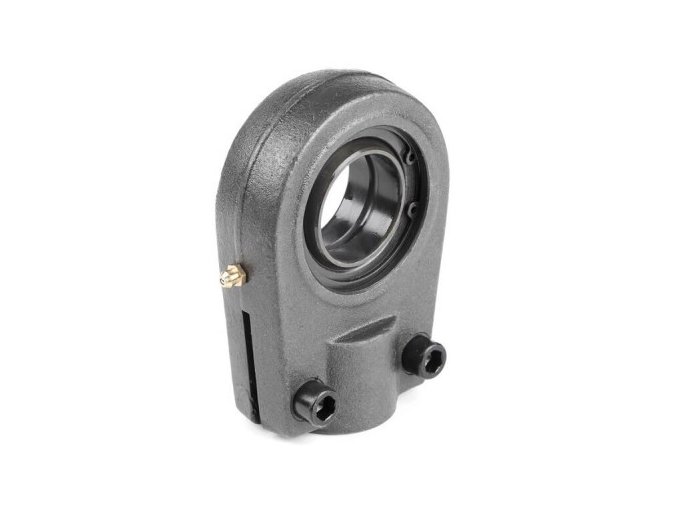

Kĺbová hlavica, vnútorný pravý metrický závit, ložisko-oceľ/oceľ, na hydraulické valce.

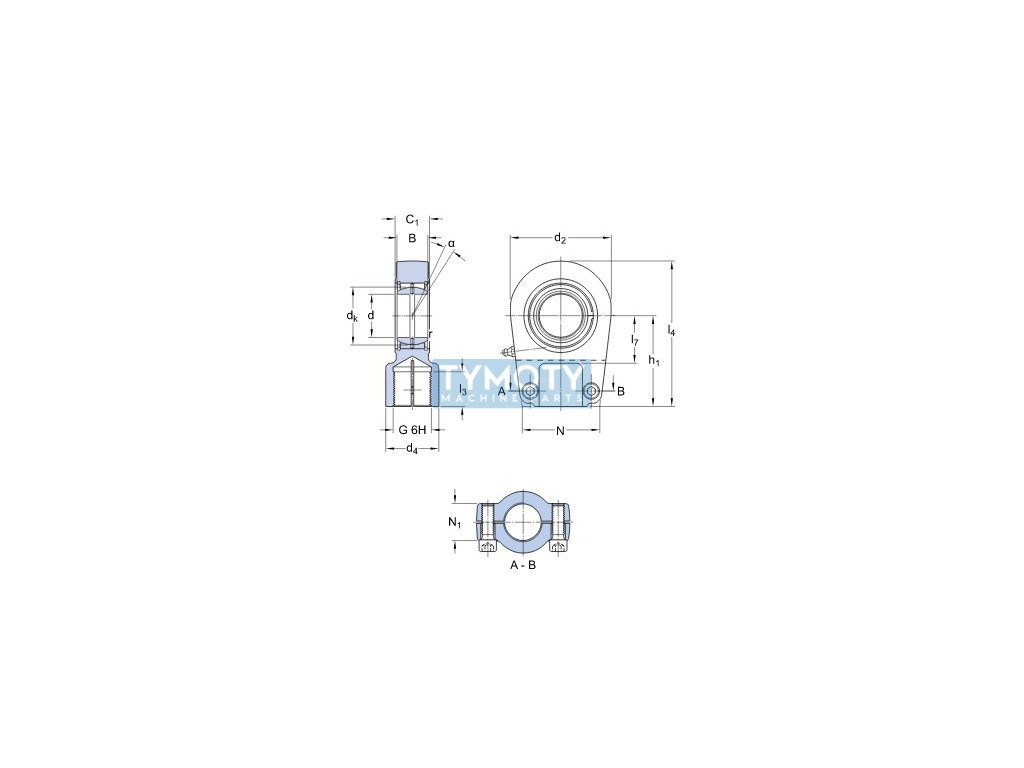

| Hmotnosť | 0.417 kg |
| Priemer d (mm) | 20 |
| Priemer D (mm) | 57,5 |
| Šírka B (mm) | 16 |
| Tesnenie | bez tesnenia |
| Materiál | oceľ-oceľ |
| Profil diery | valcová |
| Typ | kĺbová hlavica |
| Dĺžka l3 (mm) min. | 17 |
| Dĺžka l4 (mm) | 81 |
| Dĺžka l7 (mm) | 24 |
| Polomer r (mm) | 0,3 |
| Priemer d2 (mm) | 58 |
| Priemer d4 (mm) | 26,5 |
| Priemer dk (mm) | 29 |
| Rozstup N (mm) | 46 |
| Rozteč N1 (mm) | 22 |
| Šírka C1 (mm) | 19,5 |
| Uhol (°) | 9 |
| Výška H1 (mm) | 50 |
| Značenie | SIR 20 ES |
